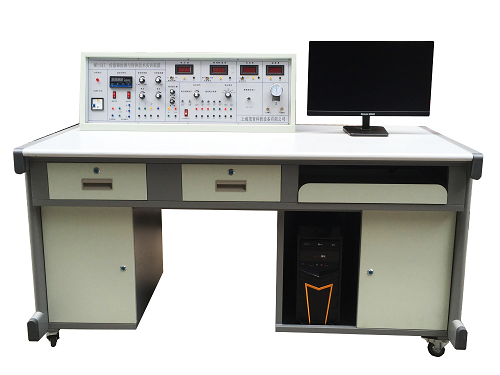

MY-317E傳感器與檢測技術實訓臺

傳感器與檢測技術實訓臺-(配29種傳感器)是適應不同類別，不同層次的專業要，主要用于各大、中專院校開設的自動檢測技術、傳感器原理與技術、非電量電測技術、工業自動化儀表與控制、機械量電則等課程的實驗需要。該設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。
二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V   ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功  耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
三、主要結構：
    該設備由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗模塊，抽屜存放各種傳感器。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗模板和計算機主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，學生做實驗時快捷方便，有助于學生增加感性認識、提高實驗效果，而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
四、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器種類及技術指標：（參考值）

序號	實驗模塊	傳感器名稱	量程	精度
1	電阻霍爾式傳感器模塊	電阻式傳感器	±2mm	±1.5%
2		霍爾式傳感器	≥2mm	0.1%
3	電容式傳感器模塊	電容式傳感器	±5mm	±1.3%
4	電感式傳感器模塊	電感式傳感器	±5mm	±3%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥1mm	±3%
7	溫度式傳感器模塊	溫度式傳感器	0-100℃	±2%
8		磁電式傳感器		0.5V/m
9	壓電式加速度傳感器模塊	壓電式加速度傳器	1-30Hz	±2%/s
10	光纖式傳感器模塊	光纖式傳感器	≥1.5mm	±1.5%
11	壓力傳感器模塊	壓力傳感器	0-50kpa	±2%
12	超聲波傳感器模塊	超聲波傳感器	20-60cm	1cm
13		MQ3氣敏傳感器	50-200ppm
14	濕敏傳感器模塊	濕敏傳感器	10-95%RH	±5%
15		霍爾式測速傳感器	0-2400轉/分	±1.5%
16		渦流測速傳感器	0-2400轉/分	≤1.5%
17		磁電測轉速傳感器	0-2400轉/分	≤1.5%
18		轉速傳感器	0-2400轉/分	≤1.5%
19	熱電偶、熱電阻傳感器模塊	K 型熱電偶傳感器	0-100℃	±3%
20		E型熱電偶傳感器	0-100℃	±3%
21		Pt100鉑電阻傳感器	0-100℃	±3%
22		Cu50銅電阻傳感器	0-100℃	±3%
23	移相器、相敏檢波器模塊
24	熱釋電紅外傳感器模塊	熱釋電紅外傳感器		3200V/W
25	硅光電池傳感器模塊	硅光電池傳感器		0.35A/W
26	集成溫度傳感器模塊LM35	集成溫度傳感器LM35	0-100℃	±2%
27	PN結、正與負溫熱敏電阻傳感器模塊	PN結溫度傳感器	0-100℃	±3%
28		正溫熱敏電阻傳感器	0-100℃	±3%
29		負溫熱敏電阻傳感器	0-100℃	±3%
30	光敏二極管、光敏三極管與光敏電阻傳感器模塊	光敏二極管傳感器	隨光照度變化	±3%
31		光敏三極管傳感器	隨光照度變化	±3%
32		光敏電阻傳感器	電阻隨光變化	±3%

五、傳感器實驗內容如下：帶*實驗為思考實驗

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變面積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的性能實驗
實驗十四	激勵頻率對差動變壓器特性的影響
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉速測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉速測量實驗
實驗二十一	霍爾傳感器的振動測量實驗
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材質對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉速測量實驗
實驗二十六	溫度傳感器及溫度控制實驗（AD590）
實驗二十七	K型熱電偶的溫度控制實驗
實驗二十八	熱電偶冷端溫度補償實驗*
實驗二十九	E型熱電偶的溫度控制實驗
實驗三十	Pt100鉑電阻的溫度控制實驗
實驗三十一	Cu50銅電阻的溫度控制實驗
實驗三十二	磁電式傳感器的特性實驗
實驗三十三	磁電式傳感器的轉速測量實驗
實驗三十四	磁電式傳感器的應用實驗*
實驗三十五	壓電加速度式傳感器的特性實驗
實驗三十六	光纖傳感器的位移特性實驗
實驗三十七	光纖傳感器的振動實驗
實驗三十八	光纖傳感器的轉速測量實驗
實驗三十九	壓阻式壓力傳感器的特性實驗
實驗四十	壓阻式壓力傳感器的差壓測量實驗*
實驗四十一	超聲波傳感器的位移特性實驗
實驗四十二	超聲波傳感器的應用實驗
實驗四十三	氣敏傳感器的原理實驗
實驗四十四	濕度式傳感器原理實驗
實驗四十五	氣體流量的測定*
實驗四十六	移相器實驗
實驗四十七	相敏檢波器實驗
實驗四十八	低通濾波器實驗
實驗四十九	熱釋電紅外傳感器實驗
實驗五十	硅光電池光電特性實驗
實驗五十一	集成溫度傳感器LM35溫度特性實驗
實驗五十二	集成溫度傳感器LM35測溫實驗
實驗五十三	PN結溫度傳感器測溫控制實驗
實驗五十四	正溫熱敏電阻溫度特性實驗
實驗五十五	負溫熱敏電阻溫度特性實驗

友情提示：
1、設備驗收：各采購單位收貨時請傳感器與檢測技術實訓臺的貨品外觀，核實傳感器與檢測技術實訓臺的數量及配件，拒收處于受損狀態的傳感器與檢測技術實訓臺；

2、設備質保：上海茂育將為各采購單位提供傳感器與檢測技術實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對傳感器與檢測技術實訓臺的免費維修，超出條件承諾時提供對實訓臺的有償維修；

3、設備退換貨：各采購單位單方面原因導致的傳感器與檢測技術實訓臺選型錯誤或傳感器與檢測技術實訓臺購買數量錯誤，造成傳感器與檢測技術實訓臺的退換貨要求，將不被接受；

4、設備貨期：對傳感器與檢測技術實訓臺的發貨期為參考值，如您需要了解傳感器與檢測技術實訓臺的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對傳感器與檢測技術實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關傳感器與檢測技術實訓臺的技術咨詢。
